El nostre elevador de galledes NE és un equip de transport vertical eficient que utilitza tracció de cadena de plaques i descàrrega per gravetat. El component de tracció bàsic de l'equip és una cadena d'acer aliat-d'alta resistència, que té una gran força de tracció, una excel·lent resistència al desgast i una fiabilitat de transport extremadament alta. Està impulsat per un reductor de dents dures, que proporciona una sortida de potència estable i potent. Pot funcionar de manera contínua durant molt de temps, té una llarga vida útil i pot transportar de manera segura materials industrials amb alta resistència al desgast i propietats d'alta -temperatura.
També està equipat amb dos tipus de galledes (profundes i poc profundes) per adaptar-se a diferents condicions de material:
- La galleda profunda és adequada per a materials en pols, granulats i blocs secs, solts i molt mòbils;
- La galleda poc profunda està dissenyada específicament per a materials en pols i granulats lleugerament humits, fàcilment aglomerats i menys mòbils, amb una adaptabilitat més àmplia.
Admet personalització i actualització personalitzada. El cos pot estar fet de diversos materials com ara acer al carboni, acer al manganès i acer inoxidable. Els paràmetres de l'equip es poden configurar de manera flexible segons l'entorn d'instal·lació del lloc-, l'alçada de transport i els requisits de capacitat de producció, per adaptar-se a diverses condicions de producció complexes.
Principi de funcionament de l'elevador de galledes NE
El principi de funcionament de l'elevador de galledes NE és que el dispositiu d'accionament fa girar la cadena i els cubs instal·lats a la cadena es mouen en conseqüència. Quan la galleda passa per sobre de la pila de material, recollirà automàticament el material i després, juntament amb l'ascens de la cadena, aixecarà el material a l'alçada designada. Finalment, el material es descarrega a través del dispositiu de descàrrega.
Estructura de l'ascensor de galledes NE
L'elevador de cadena de plaques de la sèrie NE es compon de la part de tracció, el dispositiu d'accionament, el dispositiu de la part superior, la carcassa mitjana i el dispositiu de la part inferior.
- Part de tracció:Consta de cubells i cadenes especials de plaques. Les NE30 i les següents utilitzen cadenes d'una-fila, mentre que NE50 - NE800 utilitzen cadenes de-doble fila.
- Dispositiu de conducció:Adopta motors de la sèrie Y, que es combinen amb un reductor (o directament amb un motor de reducció de molinet cicloïdal) i accionament per cadena. (Això es pot determinar segons els requisits de l'usuari). La plataforma de conducció està equipada amb un marc d'inspecció i baranes.
El dispositiu d'unitat està disponible en tipus de muntatge-esquerra i dreta-. Corresponen a les instal·lacions esquerra i dreta de l'ascensor respectivament.
- Muntat-a l'esquerra: es troba a l'extrem de l'eix de sortida del reductor, mirant al reductor, i la petita roda de cadena es troba al costat dret.
- Muntat-a la dreta: es troba a l'extrem de l'eix de sortida del reductor, de cara al reductor, i la petita roda de cadena es troba al costat esquerre.
- Dispositiu de la part superior:Està equipat amb pistes (cadenes de doble-fila), dispositius anti-inversions i ports de descàrrega amb plaques de goma per evitar el retorn dels materials.
- Secció mitjana:Algunes seccions mitjanes estan equipades amb vies (cadenes de doble-fila) (per evitar l'oscil·lació de la cadena durant el funcionament) o ports d'inspecció.
- Dispositiu de la part inferior:Està equipat amb dispositius de tensió. NE15 - NE50 utilitza tensió de molla, mentre que NE100 - NE800 utilitza tensió de tipus pes-.
Ascensor de galledes NECaracterístiques
Àmplia gamma d'aplicacions
Aquest tipus d'ascensor té pocs requisits pel tipus, característiques i mida dels materials. Pot aixecar materials en pols, granulats i blocs, així com materials amb alta abrasivitat i aquells a una temperatura de 250 graus.
Gran capacitat de transports
Aquesta sèrie d'ascensors té entre 15 i 800 especificacions diferents. El volum de transport oscil·la entre 15 i 800 m³/h.
Llarga vida útil
L'alimentació de l'ascensor adopta el tipus de flux{0}}i hi ha poca pressió i col·lisió entre les parts mòbils i els materials. El disseny d'aquesta màquina assegura que els materials no es vessaran durant l'alimentació, l'aixecament i la descàrrega, la qual cosa evita el desgast del cos de la màquina. La cadena de transport adopta un tipus de cadena de plaques de cadena resistent al desgast-d'alta resistència-, que allarga la vida útil de la cadena i de la galleda. Segons la pràctica-a llarg termini de productes similars en producció estrangera, la vida útil de la cadena de transport supera els 5 anys.
Baixa potència de conducció
Aquest tipus d'ascensor adopta el flux-en tipus d'alimentació, la descàrrega induïda per gravetat-i el disseny dens del transport de galledes de gran-capacitat. La velocitat de la cadena és baixa i el volum de transport és gran. Quan s'aixequen els materials, no hi ha cap fenomen de retrocés ni d'excavació, de manera que la potència ineficaç és petita. La potència teòrica calculada de l'eix és al voltant del 45% de la del polipast de cadena.
Alta alçada d'elevació
Aquesta sèrie d'ascensors tenen una velocitat de cadena baixa, un funcionament estable i adopten un tipus de cadena de plaques de cadena d'alta -resistencia al desgast-, de manera que poden assolir una alçada d'elevació relativament alta (fins a 40 m).
Manteniment fàcil
L'estructura és senzilla i el manteniment és convenient. Per a peces susceptibles de desgast-com ara cadenes i contenidors de material en forma de galleda-, es poden substituir i reparar ràpidament, reduint el temps d'inactivitat.

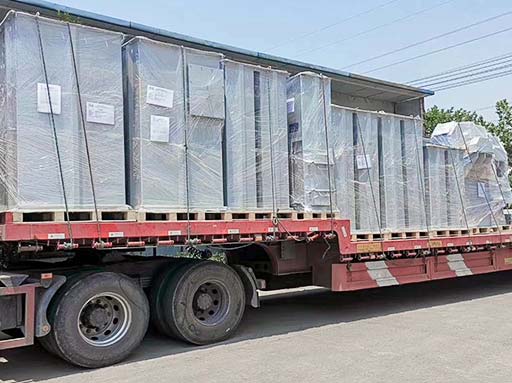

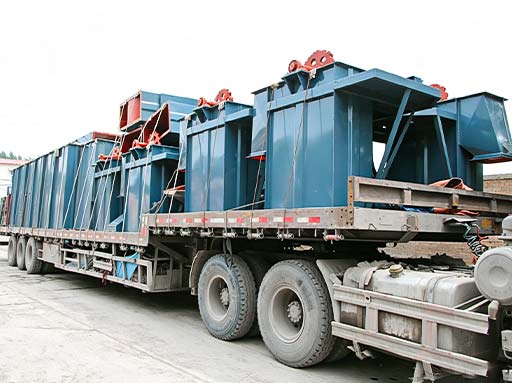

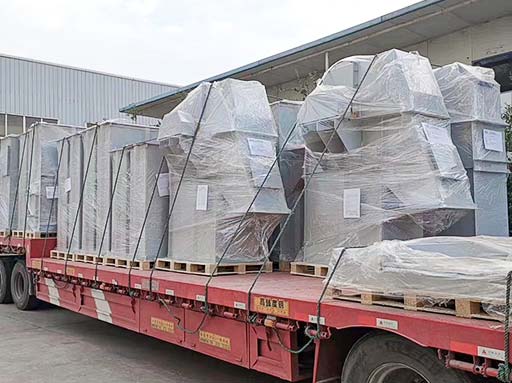

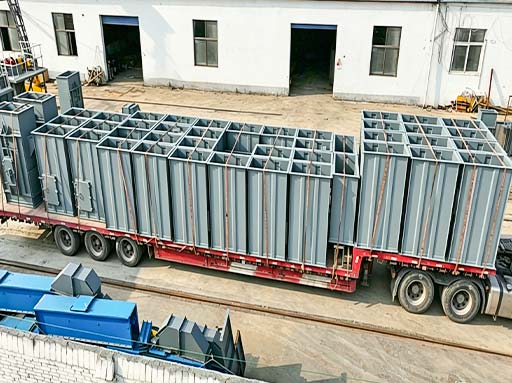

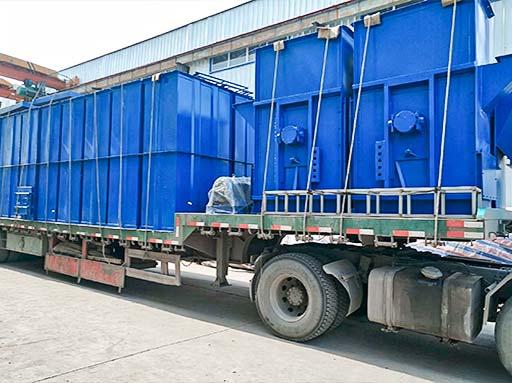

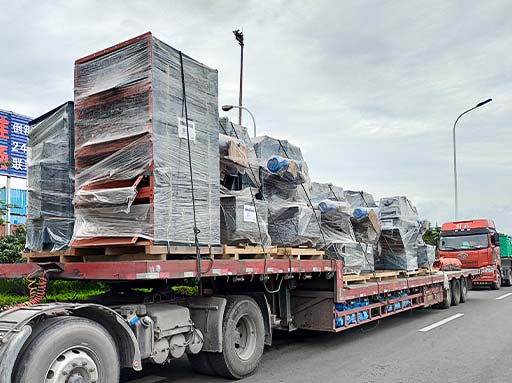

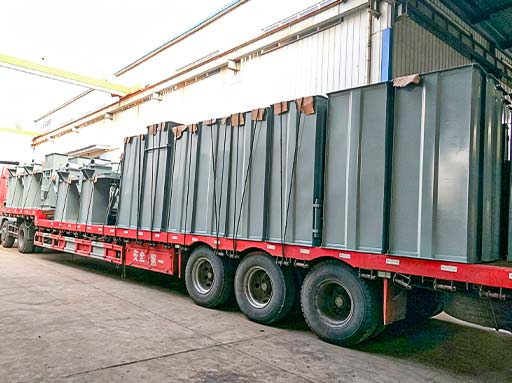

NE Paquet i lliurament de l'ascensor de galledes

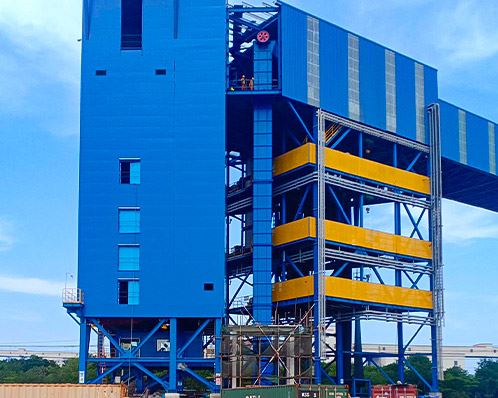

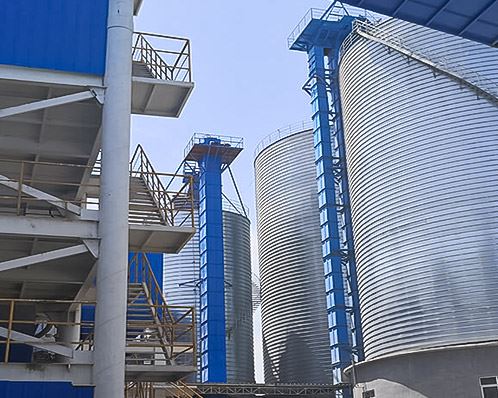

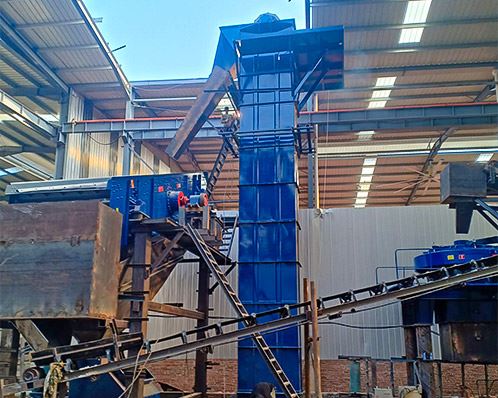

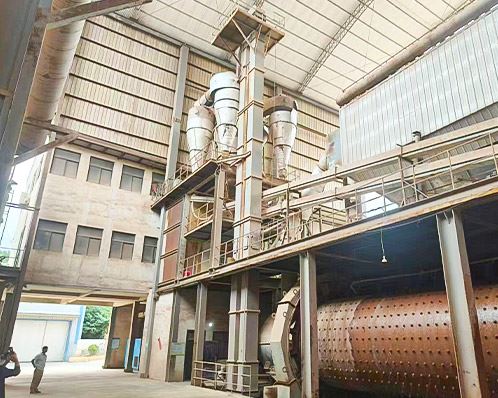

NE Ascensor de galledesCasos
Per què escollir-nos:
EXCT es compromet a -la mineria a cel obert (indústria del carbó, esquist bituminós, etc.) del sistema de producció de trituració i cribratge, serveis de construcció i producció i operació de contracte general d'EPC, així com grans equips de trituració, equips de cribratge, equips de transport, equips d'alimentació, equips de protecció del medi ambient i altres equips especials d'investigació i desenvolupament, fabricació, vendes i serveis com una de les empreses modernes d'alta tecnologia{2}.
Tenim més de 60 patents nacionals i hem rebut certificacions d'assoliments científics provincials i ministerials. Els nostres productes bàsics han aconseguit mètriques de rendiment que compleixen els estàndards internacionals líders, i han guanyat diversos premis tecnològics nacionals i provincials.
Creem valor per als clients de la mineria global mitjançant la tecnologia de procés avançada, millorant la fiabilitat operativa, l'eficiència i la precisió. Aprofitant equips sofisticats i un profund coneixement de la indústria, innovem en sistemes de trituració, cribratge, transport, eliminació de pols, emmagatzematge i automatització de materials. El nostre sistema de servei ofereix-assistència professional única durant tot el cicle de vida del projecte-des de la consultoria d'enginyeria i el disseny d'esquemes fins a la producció d'equips, instal·lació, posada en servei, subministrament de recanvis i suport operatiu.
Alineats amb les tendències econòmiques globals en evolució, estem construint una presència internacional centrada en la innovació tecnològica i de serveis. Cultivem talent versàtil i equips de servei amb experiència per enfortir la nostra competitivitat al mercat internacional, oferint solucions d'alt-valor que donen suport a l'avenç de les indústries nacionals a tot el món.
NE Especificació de l'ascensor de galledes:
|
Model |
Capacitat/ (m3/s) |
Velocitat/ (m/s) |
Velocitat del cargol/ |
Volum/L |
Amplada de la galleda/mm |
Pas/mm |
Operació PartQualit |
|
NE15 |
15 |
0.5 |
15.54 |
2.5 |
250 |
203 |
27.5 |
|
NE30 |
32 |
0.5 |
16.45 |
7.8 |
300 |
305 |
35 |
|
NE50 |
60 |
0.5 |
16.45 |
15.7 |
30 |
305 |
64 |
|
NE100 |
110 |
0.5 |
14.13 |
35 |
400 |
400 |
89 |
|
NE150 |
170 |
0.5 |
14.13 |
52.2 |
600 |
400 |
112.3 |
|
NE200 |
210 |
0.5 |
10.9 |
84.6 |
600 |
500 |
134 |
|
NE300 |
320 |
0.5 |
10.9 |
127.5 |
600 |
500 |
188 |
|
NE400 |
380 |
0.5 |
8.3 |
182.5 |
700 |
600 |
205 |
|
NE500 |
470 |
0.5 |
7.1 |
260.9 |
700 |
700 |
223 |
|
NE600 |
600 |
0.5 |
7.1 |
330.2 |
700 |
700 |
274 |
|
NE800 |
800 |
0.5 0.5 |
6.2 |
501.8 |
800 |
800 |
313 |
