Cinta transportadora de paret lateral per a carbó

L'estructura de la cinta transportadora de la paret lateral de carbó és que a ambdós costats de la cinta de transport de goma plana s'adhereixen parets laterals verticals ondulades de goma expandible lliurement. Entre les parets laterals, s'adhereixen taques amb certa resistència i elasticitat per formar una estructura de tremuja en forma de caixa-. El carbó es pot transportar contínuament dins de la tremuja.

• Aquest equip té una gran capacitat de transport. En comparació amb altres transportadors, la seva capacitat de transport es pot augmentar d'1,5 a 2 vegades.
• Té una gran versatilitat. Els components bàsics són els mateixos que els de la cinta transportadora general i té una àmplia gamma d'aplicacions. Pot transportar diversos materials solts com pedres triturades, pedra calcària, carbó, sorra i grava, argila, pols de sorra sinteritzada, estelles de fusta, grans, etc., amb una densitat d'apilament de 0.5 - 2.5 t/m³ i una mida màxima de partícules de 100 - 250 mm, i es pot transportar en un entorn de {{.6}} graus a {{.
• També té els avantatges d'una estructura senzilla, un manteniment convenient, una superfície reduïda i un estalvi de costos. Pot substituir l'esquema de disseny combinat dels transportadors i ascensors de galledes normals, i el disseny del lloc és flexible.
• L'equip s'utilitza àmpliament en indústries com ara el carbó, els cereals, els materials de construcció, els productes químics, l'energia hidroelèctrica, la metal·lúrgia, etc. Si es transporten materials amb requisits especials com ara alta temperatura, àcids i àlcalis, oli-que contenen dissolvents orgànics, cal seleccionar cintes transportadores especials-de vora.





Abans de l'amplia aplicació de cintes transportadores de paret lateral, en escenaris de transport d'alta-caiguda, com ara a les mines de carbó, les plantes de rentat de carbó i els ascensors d'emmagatzematge de carbó, s'utilitzaven per al transport cintes planes normals, transportadors rascadors, elevadors de galledes o cotxes de mines. Diversos problemes van ser extremadament destacats:

• Els cinturons plans ordinaris permeten un angle d'inclinació màxim de només 15 a 18 graus. Si l'angle d'inclinació és una mica més gran, el carbó humit i el carbó en trossos són propensos a lliscar i rodar cap avall, fent que el material es vessi al llarg de la línia. El carbó a la part inferior bloqueja el flux de material també pot fer que el cinturó llisqui, es desgasti de manera anormal i fins i tot s'encén a causa de la fricció. Per aconseguir la mateixa alçada d'elevació, cal col·locar cinturons extremadament llargs, que ocupa una gran quantitat d'espai de fàbrica i subterrani i comporta uns costos de construcció elevats;
• El canvi a transportadors de rascador pot transportar carbó amb un gran angle d'inclinació, però tota la màquina té un alt consum d'energia i les cadenes i els abeuradors mitjans es desgasten molt. Es produeixen trencaments freqüents de cadena, aixafament d'equips i falles de vol de cadena. El temps d'inactivitat anual per al manteniment és llarg i els costos de substitució de peces de recanvi i manteniment manual segueixen sent alts;
• Els elevadors de cubs són propensos al despreniment de la tremuja de carbó i al bloqueig de material. Tenen poca adaptabilitat a grans peces de carbó cru;
• A les mines-a cel obert i a la mineria de pous profunds, es depèn del transport intermitent dins de la mina. Les despeses de combustible, mà d'obra i manteniment de carreteres són enormes. La continuïtat del transport és deficient, els vehicles rodan cap avall, la pols i la contaminació d'escapament són destacades, i els problemes de seguretat i protecció del medi ambient són especialment greus. A més, els equips tradicionals no poden aconseguir l'elevació contínua del carbó amb un gran angle d'inclinació o fins i tot vertical en un espai reduït. La disposició de tot el sistema de transport és feixuc, l'eficiència de transferència és baixa i hi ha un risc de seguretat important de caure carbó des d'una alçada i causar lesions per la caiguda d'objectes.

Tanmateix, el nostre transportador de cinta-de paret lateral de carbó pot resoldre aquests problemes amb precisió i aconseguir un transport continu amb un gran angle d'inclinació i sense vessament de material.





Bàsicament, és el mateix que una cinta transportadora normal. L'única diferència és que té una paret lateral-con forma ondulada. El carbó en forma de blocs i altres formes entra al transportador a través del port de càrrega i, després de moure's per la cinta transportadora, arriben al port de descàrrega i es descarreguen. Durant tot el procés, la paret lateral pot tenir un paper important per evitar que els materials llisquin o caiguin.

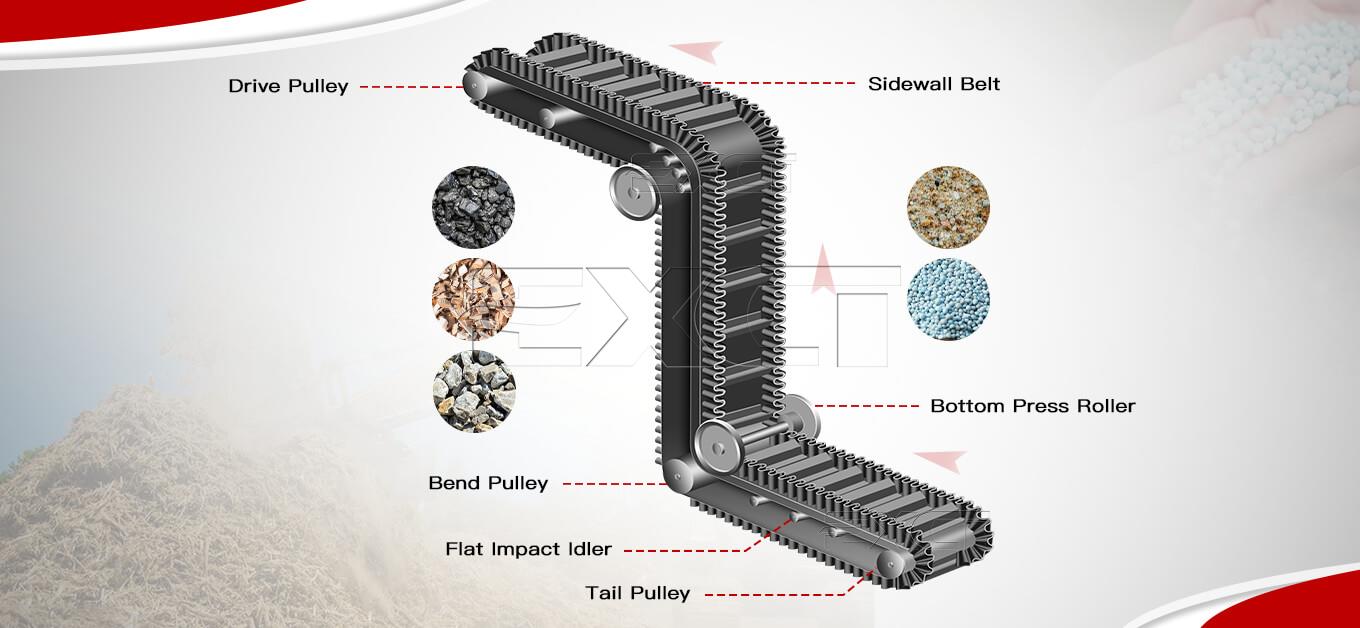

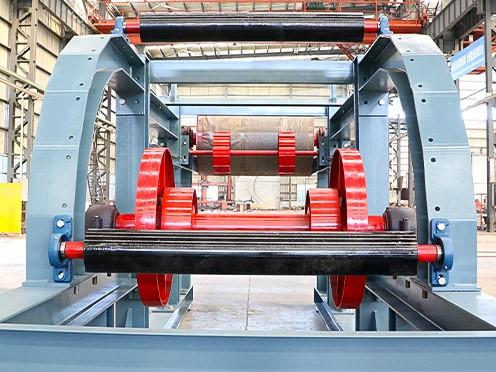

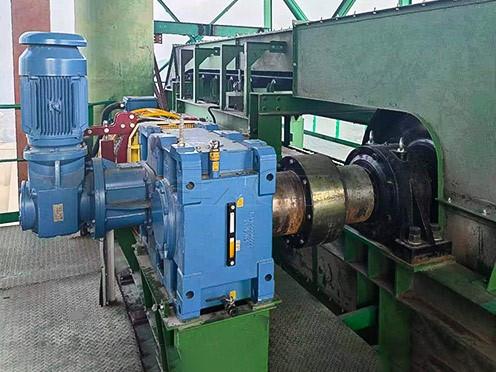

El transportador de cinta de paret lateral de carbó es compon principalment de corretja de paret lateral-corrugada, dispositiu d'accionament, politja d'accionament, politja de flexió, politja de premsa, rodet de guia, dispositiu de neteja, dispositiu de tensió, diversos marcs, canal de descàrrega, canal de descàrrega, dispositius de protecció elèctrica i de seguretat, etc.
Entre ells, les formes i funcions estructurals del dispositiu d'accionament, la politja d'accionament, la politja de flexió, el dispositiu de tensió, diversos marcs, la canal de descàrrega, l'abeurador de descàrrega, els dispositius de protecció elèctrica i de seguretat, etc. són les mateixes que les de la cinta transportadora tradicional.

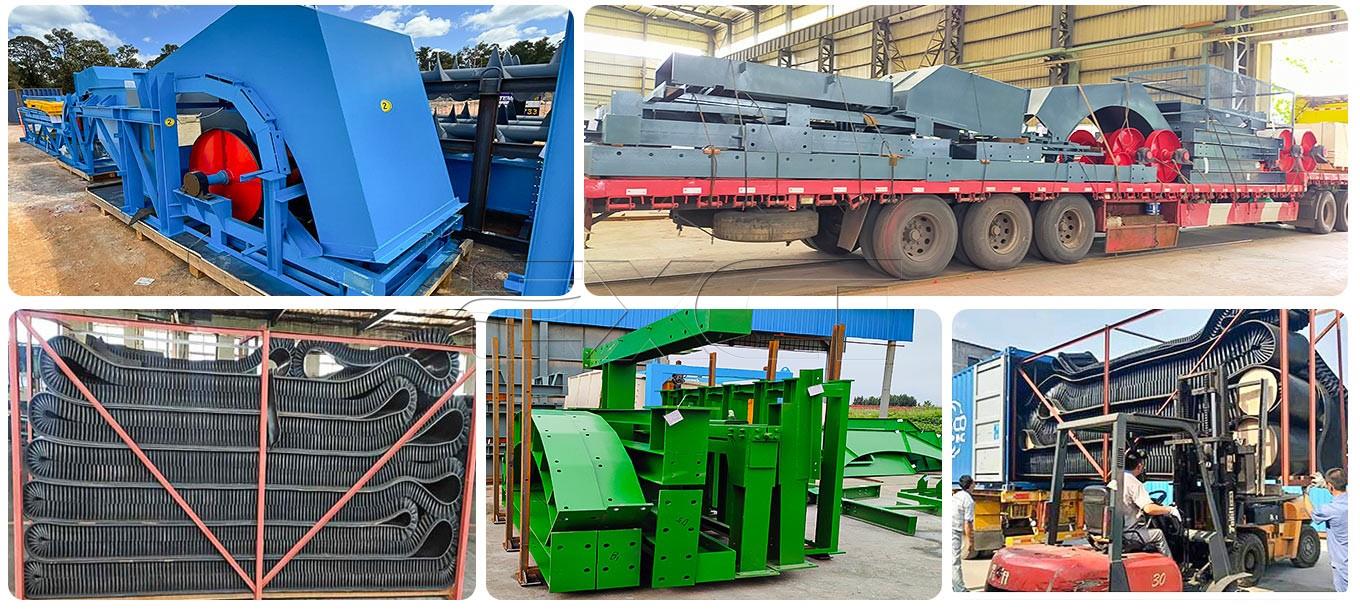

La qualitat comença amb l'artesania i s'aconsegueix mitjançant el lliurament. Embalem estrictament cada producte acabat de fàbrica-amb estàndards alts i requisits estrictes. Mitjançant múltiples capes de protecció i reforç específic, minimitzem el risc de danys durant el transport. Aquesta dedicació als detalls és únicament per garantir que el que rebeu no només sigui un producte d'alta-qualitat, sinó també el nostre compromís de confiança constant.





Els escenaris d'aplicació específics de la cinta transportadora de paret lateral corrugada a la indústria del carbó inclouen:

Escenari d'aplicació	Explicació
Mina de carbó Planta de preparació de carbó	Una planta de preparació de carbó d'una mina de carbó va adoptar una cinta transportadora de vora corrugada de 90 graus amb una amplada de banda de 1400 mm per al transport de material vertical, resolent així el problema del transport vertical en el procés de tractament d'aigua de purins de carbó.
Sistema de transport subterrani o superficial d'una mina de carbó	Es pot utilitzar per transportar carbó des de la mina o àrea d'emmagatzematge fins a equips de processament o magatzems; aquest equip és adequat per al transport de materials fins i fàcilment dispersos, i és especialment adequat per al transport de productes de carbó.
Terminal de Carbó / Càrrega/Descàrrega Al Port	Relacioneu els processos de càrrega i descàrrega de transport de vaixells/transport terrestre per aconseguir una elevació vertical o gran{0}}angle del carbó.
Indústria química del carbó / Central elèctrica	Transferència d'angle-vertical o inclinat per a matèries primeres de carbó
Càrrega ferroviària de la mina de carbó	El disseny del transport d'-angle inclinat pot adaptar-se de manera efectiva a l'espai limitat per carregar vehicles.





La cinta transportadora de paret lateral de carbó es pot utilitzar per a materials a granel com ara carbó, coc, sorra i grava, àrids, sorra, vidre triturat, matèries primeres d'asfalt, pedres, fertilitzants, calç, etc.







Amplada del cinturó (mm)	Alçada de la paret lateral (mm)	Espaiat entre cales (mm)	Angle d'inclinació
			30 graus	35 graus	40 graus	45 graus	50 graus	55 graus	60 graus	65 graus	70 graus	75 graus	80 graus	85 graus	90 graus
			Capacitat(m³/h)
500	80	126	42	38	36	31	28	25	22	20	18	16	15	13	11
		252	23	20	18	16	14	13	12	-	-	-	-	-	-
	100	126	56	52	48	44	40	36	32	29	26	24	21	19	16
		252	34	29	26	23	21	19	17	15	-	-	-	-	-
	120	126	-	-	-	-	58	53	48	44	39	35	32	28	24
		252	49	44	39	34	31	28	25	23	20	-	-	-	-
		378	33	29	25	23	-	-	-	-	-	-	-	-	-
650	100	126	78	73	67	61	56	50	45	41	37	33	30	26	23
		252	47	41	36	32	28	26	24	21	-	-	-	-	-
	120	126	-	-	-	-	81	75	68	61	56	50	44	39	34
		252	70	61	54	48	43	39	35	32	29	-	-	-	-
		378	46	40	35	32	-	-	-	-	-	-	-	-	-
	160	252	93	84	75	67	60	54	49	44	40	36	32	28	25
		378	64	56	49	44	40	36	32	29	26	24	-	-	-
800	120	126	-	-	-	-	106	98	89	80	72	65	58	51	46
		252	93	80	71	63	56	51	46	42	38	-	-	-	-
		378	61	53	47	42	-	-	-	-	-	-	-	-	-
	160	252	127	115	103	91	82	74	67	60	54	49	44	38	34
		378	88	76	67	60	54	49	44	40	35	32	-	-	-
	200	252	-	-	-	-	135	122	110	100	90	81	72	64	55
		378	144	126	111	99	89	80	72	65	60	53	47	42	36
		504	110	96	85	75	-	-	-	-	-	-	-	-	-
1000	160	252	171	154	138	122	110	99	90	81	73	66	59	52	45
		378	118	102	91	81	72	65	59	53	48	43	-	-	-
	200	252	-	-	-	-	182	164	148	134	121	108	97	85	75
		378	193	164	149	133	119	108	98	88	79	71	64	56	48
		504	148	129	113	101	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	242	221	200	180	162	144	127	111
		378	273	248	223	199	179	161	146	132	119	107	95	84	73
		504	221	192	170	151	136	-	-	-	-	-	-	-	-
1200	160	252	214	193	173	154	138	124	112	102	92	82	73	65	57
		378	148	128	113	101	91	82	74	69	60	-	-	-	-
	200	252	-	-	-	250	228	206	185	168	152	136	121	107	93
		378	243	212	188	167	150	135	122	111	100	90	80	70	61
		504	186	161	143	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	303	278	251	226	203	181	160	136
		378	342	311	280	250	224	202	183	165	149	134	119	105	91
		504	278	241	213	190	170	-	-	-	-	-	-	-	-
	300	336	431	406	380	354	326	296	268	242	218	196	175	154	134
		504	350	312	276	246	221	199	180	163	147	132	117	104	90
1400	200	252	-	-	-	301	274	247	224	202	183	164	146	129	112
		378	292	255	226	201	181	163	147	133	120	108	96	85	73
		504	224	194	171	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	365	339	302	272	245	218	192	167
		378	412	374	337	300	270	243	220	199	180	161	143	127	110
		504	334	290	256	228	205	-	-	-	-	-	-	-	-
	300	336	526	495	463	431	397	361	326	295	266	239	213	188	163
		504	426	380	336	299	269	243	219	198	178	160	143	126	109
	400	420	756	717	678	673	595	549	500	452	408	366	327	288	250
		504	707	661	614	566	515	465	420	380	343	308	274	242	210
1600	200	252	-	-	-	352	320	289	261	236	213	191	171	150	131
		378	341	299	263	235	211	190	172	155	140	126	112	99	86
		504	261	227	200	-	-	-	-	-	-	-	-	-	-
	240	252	-	-	-	-	-	427	390	353	318	286	255	225	195
		378	481	437	393	351	315	284	257	232	209	188	168	148	128
		504	390	339	299	267	239	-	-	-	-	-	-	-	-
	300	336	620	584	546	508	468	426	385	348	314	282	251	222	192
		504	503	448	396	353	317	286	259	234	211	189	169	149	129
	400	420	891	846	799	751	701	648	590	533	481	432	385	340	295
		504	834	779	724	667	608	548	496	448	404	362	324	285	247
1800	240	252	-	-	-	-	-	488	447	404	364	327	292	257	223
		378	550	501	450	401	360	325	294	266	240	215	192	169	147
	300	504	432	387	342	305	274	-	-	-	-	-	-	-	-
		336	681	641	600	558	514	467	422	382	344	309	276	243	211
		504	579	516	456	407	365	300	297	269	243	218	194	172	149
	400	420	1027	974	921	866	808	747	680	614	554	498	444	391	340
		504	960	898	835	769	700	632	571	516	466	418	373	329	286
	500	525	1259	1197	1133	1067	999	925	846	765	690	619	552	487	423
		735	1094	1006	917	826	741	669	604	546	493	442	394	348	302
