L'EXCT Banana Style Screens utilitza el nostre vibrador tipus caixa lubricada amb oli-d'alta -eficiència-de la sèrie ZYQX, desenvolupat i fabricat de manera independent. Aquest vibrador proporciona una vibració potent suficient per trencar la tensió superficial de la purín de carbó, assegurant una excel·lent eficiència de cribratge i capacitats anti-obstrucció fins i tot quan es processen purins de carbó fi enganxosos.

Escollir les nostres pantalles d'estil plàtan significa una humitat del producte més baixa, majors taxes de recuperació de suports, una capacitat de processament impressionant i costos de manteniment extremadament baixos a causa del seu equip estable i fiable.

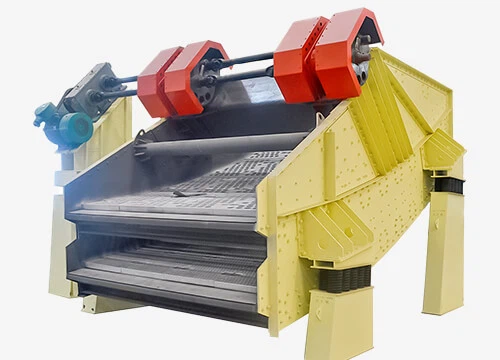

Com funcionen les pantalles d'estil plàtan?

Banana Style Screens adopta una plataforma de pantalla multi-, que té una gran capacitat de manipulació i una gran eficiència de cribratge.

Banana Style Screens consta de diverses seccions de la coberta de pantalla i l'angle d'inclinació de la coberta de la pantalla disminueix gradualment des de l'extrem d'alimentació fins a l'extrem de descàrrega.

Quan l'operació de les pantalles d'estil plàtan, la superfície de la pantalla final d'alimentació a causa de l'angle més gran, el material a la superfície de la pantalla amb una gran acceleració ràpidament cap endavant i una estratificació ràpida, els materials més petits que els forats de la pantalla està en contacte total amb la superfície de la pantalla i suau a través de la pantalla.

L'angle de la superfície de la pantalla a l'extrem de descàrrega és suau i la velocitat de moviment del material es redueix gradualment, permetent que els materials restants més petits que el forat de la pantalla passin per la pantalla, millorant considerablement l'eficiència de la pantalla.

Les pantalles d'estil plàtan poden complir els requisits específics de l'aplicació canviant l'angle d'inclinació de la plataforma de pantalla de múltiples -pendents. L'angle de la plataforma de pantalla multi-de pendent determina la velocitat de funcionament del material a la plataforma de pantalla i la capacitat de manipulació de les pantalles d'estil Banana .

Pantalles estil plàtanDetalls

Dispositiu de conducció

El motor impulsa l'excitador de vibració perquè giri a través de la politja petita, la corretja V-, la politja gran i el seient del coixinet final, fent que la màquina de pantalla produeixi un moviment lineal. La freqüència de les pantalles d'estil plàtan es pot ajustar fàcilment substituint la politja del motor, per adaptar-se a l'operació de classificació i deshidratació i deshidratació dels materials en diferents condicions de treball. Aquest mètode de transmissió té un gran parell de transmissió, un bon efecte de transmissió, una llarga vida útil i pot aconseguir un funcionament continu i fiable a llarg termini-.

Excitador de vibracions

L'excitador de vibracions adopta l'excitador de vibració tipus -engranatges d'alta eficiència-accionat per caixa lubricada d'oli-de la sèrie ZYQX, desenvolupat i fabricat de manera independent per nosaltres mateixos. Està equipat amb coixinets especials de maquinària de vibració de gran espai importat SKF. L'estructura de segellat especial dissenyada especialment de l'extrem de l'eix pot garantir que la pols o altres matèries estranyes no entrin a l'interior de l'excitador de vibració. El parell excèntric de la roda excèntrica de l'excitador de vibració és ajustable per satisfer els diferents requisits d'amplitud de l'equip per als materials.

Feix base de l'excitador de vibracions

La biga Banana Style Screens és una estructura buida rectangular amb gran rigidesa i pes lleuger, i elimina completament l'empalmament en direcció vertical. Aquest disseny estructural té un alt factor de seguretat i és adequat per a condicions de treball complexes. El feix base de l'excitador de vibració té un paper vital en el funcionament de les pantalles Banana Style. Adopta un disseny de secció transversal en forma de caixa--i està equipat amb plaques reforçades, que tenen una gran rigidesa i un pes lleuger. El disseny especial de la brida reforçada pot millorar eficaçment la resistència de les pantalles d'estil plàtan.

Cos de la pantalla

La placa lateral del marc està feta de placa d'acer estructural d'alta qualitat de baixa aliatge i alta resistència. La màquina de tall làser d'alta precisió s'utilitza per completar l'alimentació i la perforació de tota la placa d'acer alhora, sense empalmar, i l'aspecte és suau i bonic. A la zona on la força de la placa lateral és gran, la placa de reforç, la placa de protecció i l'acer de l'angle d'enfortiment estan disposats raonablement per augmentar eficaçment la resistència de la placa lateral, de manera que la càrrega de la placa lateral es distribueixi uniformement, per evitar la deformació elàstica.

Placa de pantalla

La placa de pantalla està feta de tecnologia avançada estrangera, disseny modular, alt grau d'universalitat i la placa de pantalla pot ser completament intercanviable entre diferents models. Es fixa mitjançant ranura de poliuretà, fàcil d'instal·lar i desmuntar. Els dos costats de la placa de pantalla estan muntats amb una barra lateral de poliuretà i una falca de poliuretà, que pot fixar la placa de la pantalla, evitar eficaçment que el material porti la placa lateral de la màquina de pantalla i allargar la vida útil del marc de la pantalla.

Dispositiu d'amortiment

Pantalla amb absorció de cops de molla de compressió en espiral cilíndrica d'acer, utilitzant un disseny de paràmetres especials, gran capacitat de càrrega, llarga vida útil, excel·lent efecte d'absorció de cops.

Pantalles estil plàtanCaracterístiques

01/ Resistent i durador, vida útil duplicada

El conjunt de la caixa de pantalla presenta una forta resistència al desgast i una baixa tensió, allargant significativament la vida útil de l'equip.

02/ Disseny modular per a un manteniment ràpid

El disseny modular i les peces de recanvi garanteixen una substitució ràpida i senzilla de les peces de recanvi, reduint el temps d'inactivitat de manteniment i reduint els costos operatius.

03/ Marc super-fort, imparable

El marc més resistent i resistent{0}}a la torsió suporta condicions de funcionament complexes i extremes. Les parets laterals es construeixen a partir d'una sola peça de material i el marc (parets laterals i traverses) està cargolat i reblat, eliminant les debilitats metàl·liques i la tensió que pot ser causada per la soldadura.

04/ Estructura lleugera i resistent, lliure d'estrès{0}}

La travessa inferior de la placa de pantalla utilitza un disseny de tub rectangular; l'estructura de la caixa del feix d'excitació és lleugera, -alta resistència i una resistència excel·lent. El tractament tèrmic posterior-de la soldadura dels components principals elimina eficaçment l'estrès de soldadura.

05/ El disseny científic elimina la ressonància

Mitjançant l'anàlisi d'elements finits, s'optimitzen l'estructura de la pantalla i els paràmetres de vibració per evitar freqüències naturals a tots els nivells, reduir els efectes de ressonància i allargar la vida útil de tota la màquina.

06/ Excitació eficient, funcionament suau

El vibrador utilitza una caixa d'engranatges helicoïdal d'alta -eficiència, que ofereix una gran força d'excitació, baix soroll, funcionament suau i una llarga vida útil. El pes excèntric es troba fora de la carcassa del vibrador, permetent l'ajust de l'amplitud variant el contrapès.

Envieu els vostres requisits i parleu amb un dels nostres enginyers tècnics sobre el vostre projecte.

Contacteu amb nosaltres per obtenir el millor preu

Pantalles estil plàtanDescarregar fulletó

Aplicació i procés de pantalles d'estil plàtan

Processos:

Cribratge de deshidratació

Projecció humida fina

Projecció secundària

Classificació en sec

Eliminació fina/Deslimació

Projecció Terciària

Projecció humida

Projecció d'alta

Material:

Carbó

coure

Sorra

Coca-Cola

Bauxita

Grava

Ganga del Carbó

Terra rara

Esquist

Lignit

Guix

Escòria

Diamant

Instal·lacions de fabricació

Un producte mecànic d'alta qualitat, ha de disposar d'un excel·lent equip d'eines. Per tal de garantir la seva precisió i satisfer les necessitats de grans comandes. Henan Excellent Machinery Co., Ltd posseeix 140 jocs d'equips professionals, incloent centre de mecanitzat de pòrtic de cinc -eixos-, centre de mecanitzat de fresat i mandrinatge CNC, centre de mecanitzat vertical, centre de mecanitzat vertical CNC, centre de mecanitzat de pòrtic, màquina de tall làser, màquina de tall de tubs làser, estació de treball robotitzada de soldadura i centre de mecanitzat CNC, etc. equips de fabricació que inclouen la sala de polvorització ambiental i els equips de tractament tèrmic i el tractament tèrmic de superfícies molt grans.

Centre de mecanitzat de pòrtic-de cinc eixos-

Centre de mecanitzat CNC vertical

Centre de mecanitzat de fresat i mandrinat CNC

Centre de mecanitzat vertical

Màquina de tall de canonades làser

Estació de treball de robot de soldadura

Control de qualitat estricte

Actualment, EXCT ha superat completament la certificació internacional del sistema de qualitat ISO9001-2008, el sistema de qualitat complet assegureu-vos que des del desenvolupament i disseny del producte, la producció, l'adquisició i el subministrament fins al procés de vendes i servei s'hagi controlat de manera eficaç.

EXCT compta amb un equip d'inspecció rigorós i qualificat per garantir l'èxit del control de qualitat del producte. El departament d'inspecció de qualitat té un estricte procés de proves que recorre les etapes d'adquisició de matèries primeres, producció i instal·lació per garantir que cada equip que es lliura als clients estigui qualificat.

Inspecció de qualitat del client

Inspecció de qualitat de tercers-

Inspecció de qualitat de tercers-

Auto{0}}inspecció

Auto{0}}inspecció

Auto{0}}inspecció

Auto{0}}inspecció

Pantalles estil plàtanCasos

Envieu els vostres requisits i parleu amb un dels nostres enginyers tècnics sobre el vostre projecte.

Obteniu la solució de producte i el pressupost més adequats de forma gratuïta!!!

Especificacions tècniques generals

Les pantalles EXCT Banana Style estan personalitzades per a cada material d'aplicació per oferir la millor configuració i satisfer tots els vostres requisits. Per a més configuracions, poseu-vos en contacte amb els nostres enginyers tècnics.

Model	Capes	Especificació de la pantalla W×L(m)	Àrea de pantalla (㎡)	Mida d'alimentació (mm)	Capacitat de manipulació (t/h)	Poder (Kw)
BMVS 1861	1	1.8×6.1	10.98	Menor o igual a 400	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	Menor o igual a 400	150-280	30Kw
BMVS 2473	1	2.4×7.3	17.52	Menor o igual a 400	150-300	30Kw
BMVS 3061	1	3.0×6.1	18.3	Menor o igual a 400	180-330	37Kw
BMVS 3073	1	3.0×7.3	21.9	Menor o igual a 400	240-380	37Kw
BMVS 3661	1	3.6×6.1	21.96	Menor o igual a 400	240-400	37Kw
BMVS 3673	1	3.6×7.3	26.28	Menor o igual a 400	290-480	45 Kw
BMVS 2461	2	2.4×6.1	29.28	Pantalla superior: inferior o igual a 400 Pantalla inferior: inferior o igual a 150	180-520	37Kw
BMVS 3061	2	3.0×6.1	36.6	Pantalla superior: inferior o igual a 400 Pantalla inferior: inferior o igual a 150	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	Pantalla superior: inferior o igual a 400 Pantalla inferior: inferior o igual a 150	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	Pantalla superior: inferior o igual a 400 Pantalla inferior: inferior o igual a 150	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	Pantalla superior: inferior o igual a 400 Pantalla inferior: inferior o igual a 150	350-1200	75Kw

Instrucció de selecció

1.Quin material s'ha de seleccionar: ______

2.Capacitat de manipulació:______t/h

3.Densitat del material: ______t/m3

4. Màx. mida dels grànuls del material d'alimentació: ______mm

5.Número de capa: ______

6.Mida de la malla de cada capa: ______mm

7. Percentatge de distribució de partícules:______
si us plau, comproveu l'exemple següent per ajudar-vos a entendre-ho:
Si el número de capa és dos, la mida de la malla de cada capa és de 50 mm i 25 mm, després de seleccionar el material, s'obtindran tres mides diferents de materials:

Material gran Major o igual a 50 mm; 25 mm Menys o igual al material mitjà < 50 mm; Material petit<25mm.

Volem confirmar la següent informació:
a.El percentatge de material gran en tot el material:______%;
b.El percentatge de material mitjà en tot el material:______%;
c.El percentatge de material petit en tot el material:______%;

8. Quin equip s'utilitza per alimentar el material a les pantalles d'estil plàtan:______

9. Quin equip s'utilitza per descarregar el material de les pantalles d'estil plàtan: ______

10.Font d'alimentació de treball: ______V ______HZ

11.Les pantalles Banana Style funcionen soles o amb altres equips per formar un sistema? Si formeu un sistema, teniu un disseny preliminar o un esbós-dibuixat a mà? Si ho teniu, envieu-lo al nostre enginyer com a referència.
