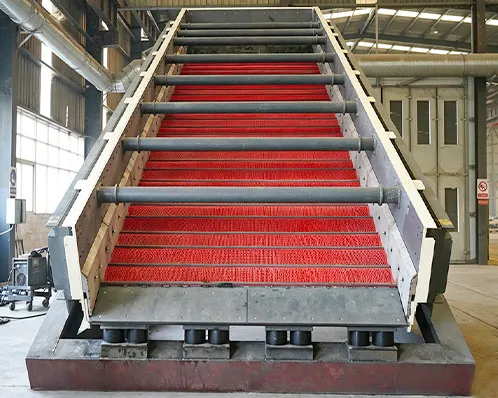

La pantalla vibradora Flip Flow és un equip de cribratge especialitzat dissenyat per manejar partícules petites i materials humits i enganxosos. És especialment adequat per a la cribada en sec de materials fins, humits i enganxosos i fàcilment obstruïts.
El seu principi de disseny és que una sola unitat genera vibracions dobles, és a dir, l'excitador condueix el marc de la pantalla fixa per produir la vibració bàsica, mentre que mitjançant la ressonància, impulsa el marc de la pantalla flotant per generar vibració addicional, i els dos es mouen entre si.
Les plaques de pantalla de poliuretà instal·lades a les travesses del bastidor fix i del bastidor flotant experimenten un moviment alternatiu d'alta-freqüència d'estrenyiment i afluixament a causa del moviment relatiu dels dos marcs, i els forats de la pantalla mostren, per tant, un efecte de "respiració".
Aquest moviment oscil·latori pot transferir una acceleració de fins a 50 g als materials, llançant i afluixant de manera efectiva la capa de material, aconseguint un tamisat eficient i tenint una funció d'auto-neteja per evitar que s'obstrueixin els forats de la pantalla.
Com funciona la pantalla vibrant Flip Flow?
El marc de la pantalla vibrant principal és impulsat per la força d'excitació i realitza una vibració bàsica. El marc de la pantalla flotant i el marc de la pantalla vibrant principal es mouen entre si sota l'estat de ressonància mitjançant la connexió amb molles. Un extrem de la malla de la pantalla de poliuretà es fixa a la travessa fixa i l'altre extrem es fixa a la travessa flotant. El moviment relatiu del feix fix i el feix flotant fa que la malla de la pantalla s'estiri i es contragui contínuament, cosa que pot donar una acceleració molt alta al material, permetent així que el material s'elevi i estratifiqui completament.
Estructura de pantalla vibrant Flip Flow
L'estructura principal de la pantalla vibrant de flux flip inclou el dispositiu d'accionament, el cos de la pantalla (que consta del marc fix i el marc flotant), l'excitador de vibracions, la malla de pantalla de poliuretà altament elàstica, la molla d'absorció de cops, la molla de cisalla, etc.
Pantalla vibrant Flip FlowDetalls
Excitador de vibració de pantalla vibradora Flip Flow
Adopteu l'excitador de vibració tipus -l'oli de transmissió d'engranatges d'alta eficiència-caixa lubricada-de la sèrie ZYQX desenvolupat i fabricat de manera independent per la nostra empresa;
L'excitador de vibracions està equipat amb coixinets SKF importats de gran espai lliure especialment dissenyats per a maquinària de vibració;
L'excitador de vibracions utilitza engranatges helicoïdals de gran -precisió{1}}de gran precisió, lubricació per esquitxades i un tap de drenatge magnètic per absorbir les llimades de ferro a l'oli lubricant;
El gas i la calor de l'excitador de vibració es poden intercanviar lliurement a través del segell especial a l'extrem de l'eix i l'oli lubricant no es filtrarà. Aquesta estructura especialment dissenyada pot garantir que la pols de carbó o altres matèries estranyes no puguin entrar a l'excitador de vibració;
El parell excèntric de la roda excèntrica de l'excitador de vibració es pot ajustar per satisfer els diferents requisits d'amplitud del material per a l'equip.
Pantalla vibrant Flip FlowCaracterístiques
01/ Alta acceleració
La malla de la pantalla de la pantalla vibrant pot impartir una acceleració màxima de 50 g al material, permetent que el material s'afluixi completament i passi per la pantalla, completant el procés de cribratge.
02/ Forta capacitat anti-bloqueig
Durant el procés de cribratge, la malla de la pantalla experimenta una deformació elàstica sota un moviment de flexió continu, desallotjant els materials humits i enganxosos de la superfície de la pantalla. Té una funció d'auto-neteja, que millora significativament la capacitat de processament i l'eficiència de cribratge de la màquina de cribratge.
03/ Alta eficiència de cribratge
Per a materials difícils de--tamisar, l'eficiència de cribratge acostuma a ser més d'un 30% superior a la de les tamics vibratòries normals, la qual cosa permet una separació més eficaç dels productes amb la mida de partícula desitjada.
04/ Funcionament suau
Tot i que la malla de la pantalla es mou amb força, el cos principal de tota la caixa del tamís roman gairebé estacionari. Això resulta en molt poc impacte de càrrega dinàmica sobre la base o el terra, que és propici per a la instal·lació a les plantes superiors de l'edifici de la fàbrica, i també té un soroll de funcionament més baix.
05/ Sense material de bloqueig
Dissenyat específicament per a materials que contenen-alta humitat, com ara carbó net, fangs de carbó, argila, pastís de filtre, fangs i residus domèstics.
Contacteu amb nosaltres per obtenir el millor preu
Envieu els vostres requisits i parleu amb un dels nostres enginyers tècnics sobre el vostre projecte.
Aplicacions de pantalla vibradora Flip Flow
La pantalla vibrant de flux flip s'utilitza en operacions de carbó, mineria, producció d'àrids, metal·lúrgia, transport, indústria elèctrica, adequada per al cribratge sec i humit de materials.
|
Processos: |
||
|
Cribratge de deshidratació |
Eliminació fina/Deslimació |
|
|
Classificació en sec |
Projecció d'alta |
|
|
Projecció humida |
Projecció secundària |
|
|
Projecció humida fina |
Projecció Terciària |
|
|
Material: |
||
|
Carbó |
Sorra |
Antracita |
|
Coca-Cola de carbó |
Grava |
Cendres |
|
Ganga del Carbó |
Esquist |
Basalt |
|
Lignit |
Escòria |
Rumble |
|
Or |
Guix |
Vidre recuperat |
|
coure |
Diamant |
Construcció Mixta |
|
Bauxita |
Terra rara...... |
|
No pots trobar el teu producte?
Si el vostre producte no apareix aquí, poseu-vos en contacte amb nosaltres per saber si les pantalles EXCT Flip Fow són o no la solució adequada per a la vostra aplicació.
Recordeu que també podeu sol·licitar una prova de producte si cal.
Pantalla vibrant Flip Flow al lloc
Aplicacions a la indústria química del carbó: resol els reptes tècnics de cribratge fi per a indústries amb una capacitat ultra--, com ara la indústria química del carbó, on el radi de cribratge és de 12 mm. En els casos en què més del 90% del material es manté a la pantalla en un cribratge d'ultra-alta-capacitat, s'ha aplicat a Henan Yima Gasification i Xinjiang Guanghui New Energy, solucionant amb èxit tasques de cribratge que la pantalla vibrant de flux vibratori no podia assolir.
Aplicacions a la indústria del carbó: resol els reptes tècnics de cribratge de partícules de carbó fines, humides i enganxoses. Amb un rang de cribratge tan petit com 3 mm, s'ha aplicat a la mina Wanli No.1 i a la mina de carbó de Lijiahao de State Energy Group. Aquest equip és capaç de manejar partícules de carbó enganxoses i fines, oferint una alta eficiència i precisió de cribratge que els equips posteriors-de cribratge no poden igualar.
Altres aplicacions industrials: en indústries com ara àrids i metalls no fèrrics, especialment a la indústria d'àrids, filtrar materials humits i enganxosos de 3 - 5mm segueix sent un repte. L'aplicació de la pantalla vibradora de flux mecànic resoldrà aquest problema de la indústria i en promourà el desenvolupament.
Envieu els vostres requisits i parleu amb un dels nostres enginyers tècnics sobre el vostre projecte.
Obteniu la solució de producte i el pressupost més adequats de forma gratuïta!!!
Especificacions tècniques generals
La pantalla vibrant EXCT flip flow es personalitza per a cada material d'aplicació per oferir la millor configuració i satisfer tots els vostres requisits. Per a més configuracions, poseu-vos en contacte amb els nostres enginyers tècnics.
|
Model |
Especificacions de pantalla W*L (m) |
Àrea de pantalla (㎡) |
Mida de la malla (mm) |
Angle d'inclinació del taulerca Superfície (grau) |
AlimentacióSmida (mm) |
Poder (KW) |
ManipulacióCapacitat (t/h ) |
|
MFF2.0-6.30 |
2.0X6.3 |
12.6 |
3－13 |
20－30 |
Menor o igual a 80 |
22 |
150－400 |
|
2MFF2.0-6.30 |
2.0X6.3 |
25.2 |
Pantalla superior 14-30 Pantalla inferior 3-13 |
20－30 |
Menor o igual a 80 |
37 |
350－650 |
|
MFF2.2-7.56 |
2.2X7.56 |
16.6 |
3－13 |
20－30 |
Menor o igual a 80 |
37 |
250－500 |
|
2MFF2,2-7,56 |
2.2×7.56 |
33.2 |
Pantalla superior 14-30 Pantalla inferior 3-13 |
20－30 |
Menor o igual a 80 |
45 |
450－750 |
|
MFF2.2-8.82 |
2.2×8.82 |
19.4 |
3－13 |
20－30 |
Menor o igual a 80 |
37 |
250－600 |
|
2MFF2,2-8,82 |
2.2×8.82 |
38.8 |
Pantalla superior 14-30 Pantalla inferior 3-13 |
20－30 |
Menor o igual a 80 |
45 |
500－900 |
|
MFF2,6-8,82 |
2.6X8.82 |
22.9 |
3－13 |
20－30 |
Menor o igual a 100 |
37 |
350－750 |
|
2MFF2,6-8,82 |
2.6×8.82 |
45.8 |
Pantalla superior 14-30 Pantalla inferior 3-13 |
20－30 |
Menor o igual a 100 |
45 |
650－1100 |
|
MFF3.0-8.82 |
3.0X8.82 |
26.4 |
3－13 |
20－30 |
Menor o igual a 100 |
45 |
400－950 |
|
2MFF3,0-8,82 |
3.0X8.82 |
52.8 |
Pantalla superior 14-30 Pantalla inferior 3-13 |
20－30 |
Menor o igual a 100 |
75 |
800－1400 |
Servei de pantalla vibratòria Flip Flow
Informe de viabilitat del projecte
Disseny i planificació del lloc
Selecció i proposta de model
Càlcul de selecció del model
Dibuixos i modelatge 3D
Disseny Civil
Instal·lació i posada en marxa
Diagnòstic a distància
Servei de Formació
Calendari de manteniment
