La pantalla inclinada utilitza de manera enginyosa la força de la gravetat per ajudar els materials a lliscar per la superfície de la pantalla. Al mateix temps, aconsegueix l'estratificació del material mitjançant el moviment circular, completant amb precisió l'operació de classificació per mida de partícula.
Aquest equip té una àmplia gamma d'aplicacions i pot satisfer perfectament els requisits de cribratge de materials de diverses indústries, com ara fosa, pedreres, selecció de carbó, processament de minerals, energia, energia, indústria química i materials de construcció.
Per satisfer els requisits del procés de diversos escenaris de producció, l'angle de la superfície del tamís es pot ajustar de manera flexible dins del rang de 15 graus - 20 graus, assegurant la doble optimització de l'eficiència i l'efecte del cribratge.
Principi de funcionament de la pantalla inclinada
L'eix de la pantalla inclinada està dissenyat al centre de gravetat de l'equip. Aquesta estructura única permet que cada punt de la superfície de la pantalla generi un moviment circular estable. Durant el procés de cribratge, els materials són impulsats tant pel moviment circular de la superfície de la pantalla com per la força gravitatòria provocada per l'angle d'inclinació de la superfície de la pantalla. Sota la força dual, aconsegueixen un transport cap endavant suau i la velocitat de funcionament dels materials a tota la superfície de la pantalla es manté uniforme, evitant eficaçment l'acumulació local que afecta l'eficiència del cribratge.
L'eix de l'equip està format per vibradors modulars. Aquests vibradors s'instal·len a la paret lateral de l'equip mitjançant brides i aconsegueixen un funcionament síncron mitjançant eixos universals, assegurant la coordinació de l'operació global. Cada vibrador modular està equipat amb un bloc de contrapès excèntric i, ajustant el contrapès, l'amplitud del moviment circular es pot controlar amb precisió per satisfer els requisits de cribratge de diferents materials. A més, també oferim una solució de substitució de la unitat de vibració, que simplifica significativament el procés de manteniment de l'equip i estalvia temps d'inactivitat per al manteniment de les empreses.
Detalls de la pantalla inclinada
Adoptem l'excitador de vibració excèntrica de tipus greix-brida lubricada-de la sèrie ZYQF desenvolupat per nosaltres mateixos. L'avantatge principal rau en la capacitat d'ajustar l'amplitud de treball contínuament afegint o reduint de manera flexible el nombre de blocs de contrapès. Això vol dir que podeu igualar amb precisió la intensitat de cribratge òptima segons les diferents propietats del material i els requisits de producció en qualsevol moment, aconseguint la màxima eficiència.
No comprometem els components bàsics. Tots els coixinets es seleccionen entre coixinets especials mecànics de vibració importats de SKF/FAG alemany per garantir una vida útil extremadament llarga i una fiabilitat excel·lent en condicions dures. Això ofereix la garantia més sòlida per al funcionament continu d'alta intensitat-de l'equip, reduint significativament el risc d'aturada inesperada causada per fallades dels coixinets.
Conductor i acoblament
El disseny combina l'accionament del motor final amb la transmissió de l'eix universal intermedi. L'excitador de vibració funciona de manera sincrònica mitjançant corretges en V-i sincròniques. Els components de la transmissió estan equipats amb cobertes protectores completes, que no només garanteixen la seguretat operativa, sinó que també augmenten la vida útil i compleixen els requisits de regulació de velocitat de diferents condicions de treball.
Placa lateral
Està fabricat amb una placa d'envàs d'alta-aliatge de baixa-aliatge Q245R, que es talla amb precisió per làser i es forma en un sol pas. La precisió de fabricació arriba a ± 0,03 mm. La placa lateral està connectada amb reblons-d'alta resistència per reforçar els components, evitant completament la deformació causada per l'esforç de soldadura, garantint l'estabilitat i la fiabilitat de l'equip durant el funcionament-a llarg termini.
Placa de pantalla
Segons els diferents requisits de cribratge, la pantalla vibrant pot triar pantalla teixida, placa de pantalla de poliuretà, placa de pantalla de reixeta, etc. La placa de pantalla no només té una alta eficiència de cribratge, una llarga vida útil, sinó que també és fàcil de muntar i desmuntar, escurçant molt el temps de substitució.
Marc de pantalla
El marc de la pantalla es fa reblant seccions d'acer-d'alta qualitat i plaques d'acer. Les peces de connexió clau estan subjectes amb cargols-d'alta resistència. L'error de planitud del suport de la superfície de la pantalla és inferior o igual a 1 mm/m². Tota l'estructura se sotmet a un tractament de granallat per aconseguir un nivell de neteja de Sa2,5 i després es recobreix amb una capa protectora-resistent al desgast. Això garanteix una solució estructural al problema de l'afluixament del cargol.
Feix
La travessa està feta d'un tub d'acer d'aliatge sense soldadura d'alta-qualitat, i la brida està totalment soldada i alleujada-la tensió. Les plaques d'acer resistents al desgast-NM500 s'afegeixen a les zones d'estrès clau. Tota l'estructura es sotmet a un mecanitzat de recuit i precisió per garantir una alta precisió i alta resistència, millorant significativament la resistència al desgast i la vida útil.
Primavera
La molla espiral està feta de material 60Si2Mn i se sotmet a un procés especial de fosfatació i recobriment en pols, donant lloc a un excel·lent rendiment i estabilitat d'amortiment de vibracions. La molla té una vida útil de més de 10.000 hores i està equipada amb un punt d'elevació dedicat a la part superior per a una substitució i un manteniment fàcils i ràpids.
Característiques de la pantalla inclinada
01/ Alta eficiència de cribratge
La pantalla inclinada utilitza els efectes duals de "assistència de gravetat + moviment circular" per fer que els materials llisquin ràpidament per la superfície de la pantalla i aconseguir una estratificació completa, evitant l'acumulació de material. Pot manejar una quantitat més gran de material per unitat de temps. En comparació amb els equips de cribratge tradicionals, pot millorar significativament l'eficiència general del cribratge, ajudant les empreses a escurçar el cicle de producció.
02/ Angle de pantalla flexible
L'angle de pantalla de l'equip es pot ajustar lliurement dins del rang de 15 graus - 20 graus. Pot optimitzar els paràmetres de funcionament segons les característiques dels diferents materials (com ara pedra calcària humida i enganxosa, carbó sec) i els requisits de la mida de les partícules de cribratge, assegurant un efecte de cribratge ideal en diversos escenaris i proporcionant una adaptabilitat més forta.
03/ Capes de material precisa
El moviment circular pot fer que els materials rodin uniformement i es dispersin completament a la superfície del tamís, evitant eficaçment el fenomen de les partícules que s'agrupen. Permet la separació precisa de materials de diferents mides de partícules, amb una precisió de separació del tamís que supera amb escreix la dels equips de tamís ordinaris. Pot complir els requisits estrictes de la producció estàndard d'alt-per a la mida de partícules dels materials.
04/ Les indústries aplicables són-àmplies
Tant si es tracta de la selecció de minerals a la indústria de la fosa, la classificació del material de pedra a la pedrera o el processament de materials en camps com la selecció de carbó, processament de minerals, energia, energia, indústria química i materials de construcció, la pantalla inclinada pot funcionar de manera estable i eficaç. Un equip pot satisfer les necessitats de múltiples indústries i el seu valor d'aplicació és alt.
05/ Funcionament suau
L'eix de l'equip està dissenyat al centre de gravetat, assegurant un moviment circular uniforme en tots els punts de la superfície del tamís i una distribució equilibrada de la força. Al mateix temps, els vibradors modulars funcionen de manera sincrònica mitjançant juntes universals, reduint la fricció i el desgast entre components, donant lloc a una forta estabilitat operativa global i reduint significativament la probabilitat de fallada de l'equip.
06/ Amplitud controlable
Cada vibrador modular està equipat amb contrapesos excèntrics, que es poden ajustar per controlar de manera flexible l'amplitud del moviment circular. Per a materials enganxosos i humits propensos a l'obstrucció, es pot augmentar l'amplitud; per als requisits de cribratge fi, es pot reduir l'amplitud. S'adapta amb precisió a les característiques de cribratge dels diferents materials.
Envieu els vostres requisits i parleu amb un dels nostres enginyers tècnics sobre el vostre projecte.
Contacteu amb nosaltres per obtenir el millor preu
Rendiment de la pantalla inclinada
La desviació de la freqüència de la pantalla vibrant no supera el valor especificat del 2,5%.
La diferència d'amplitud del punt de simetria de la caixa de pantalla a ambdós costats no és superior a 0,5 mm, el balanceig transversal no és superior a 1 mm.
L'error relatiu de l'angle de direcció de la vibració de dos punts simètrics no ha de superar 1 grau.
L'error d'alçada de compressió estàtica de la molla de dos punts simètrics després del muntatge no és superior a 3 mm.
L'augment de la temperatura del coixinet no ha de superar els 40 graus, la temperatura més alta no ha de superar els 75 graus.
A menys d'un metre al voltant de l'equip, el so-sense càrrega no ha de superar els 75 dB(A).

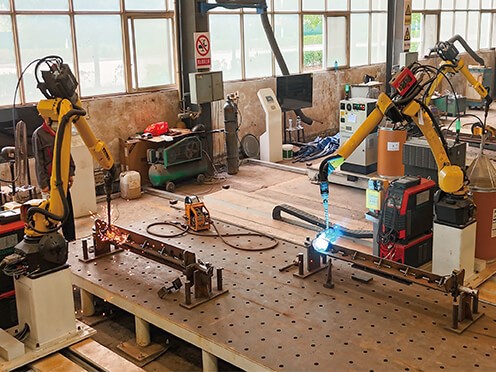

Instal·lacions de fabricació
Un producte mecànic d'alta qualitat, ha de tenir un excel·lent equip d'eines. Per tal de garantir la seva precisió i satisfer les necessitats de grans comandes. Henan Excellent Machinery Co., Ltd posseeix 140 jocs d'equips professionals, incloent centre de mecanitzat de pòrtic de cinc -eixos-, centre de mecanitzat de fresat i mandrinatge CNC, centre de mecanitzat vertical, centre de mecanitzat vertical CNC, centre de mecanitzat de pòrtic, màquina de tall làser, màquina de tall de tubs làser, estació de treball robotitzada de soldadura i centre de mecanitzat CNC, etc. equips de fabricació que inclouen la sala de polvorització ambiental i els equips de tractament tèrmic i el tractament tèrmic de superfície ultra gran.
Control de qualitat estricte
Actualment, EXCT ha superat completament la certificació internacional del sistema de qualitat ISO9001-2008, el sistema de qualitat complet assegureu-vos que des del desenvolupament i disseny del producte, la producció, l'adquisició i el subministrament fins al procés de vendes i servei s'hagi controlat de manera eficaç.
EXCT compta amb un equip d'inspecció rigorós i qualificat per garantir l'èxit del control de qualitat del producte. El departament d'inspecció de qualitat té un estricte procés de prova que recorre les etapes d'adquisició, producció i instal·lació de matèries primeres per garantir que cada equip que es lliura als clients estigui qualificat.
Paquet de pantalla inclinada i lliurament
Ens centrem en la producció i la innovació d'equips d'alimentació, trituració, cribratge i transport per a mines a cel obert, i servim el mercat estranger amb productes de qualitat fiables i un sistema de servei perfecte. Fins ara, els nostres productes s'han exportat a més de 50 països i regions, incloent Rússia, Austràlia, Indonèsia, Vietnam, Colòmbia, Tailàndia, Turquia, Pakistan, Guinea, Egipte, Xile, Estats Units, Brasil, Malàisia, Índia, Sud-àfrica, Espanya, Bulgària, França, etc.
Caixes de pantalla inclinades
La pantalla inclinada per a agregats s'utilitza àmpliament en la separació de pedra de quars, còdols de riu, calcita, dolomita, granit, basalt, pedra calcària, diabase, or, estany, titani, hematita, mineral de ferro, carbó i altres minerals, etc.
Envieu els vostres requisits i parleu amb un dels nostres enginyers tècnics sobre el vostre projecte.
Obteniu la solució de producte i el pressupost més adequats de forma gratuïta!!!
Especificacions tècniques generals
Les pantalles inclinades EXCT estan personalitzades per a cada material d'aplicació per oferir la millor configuració i satisfer tots els vostres requisits. Per a més configuracions, poseu-vos en contacte amb els nostres enginyers tècnics.
|
Model |
Capes |
Àrea |
Angle |
Mida de malla (mm) |
Mida màxima d'alimentació (mm) |
Capacitat |
Freqüència (rpm) |
Poder |
Dimensió general (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Menor o igual a 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Menor o igual a 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Menor o igual a 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Menor o igual a 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Menor o igual a 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Menor o igual a 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Menor o igual a 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Menor o igual a 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Menor o igual a 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Menor o igual a 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Menor o igual a 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Menor o igual a 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Menor o igual a 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Menor o igual a 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Menor o igual a 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Menor o igual a 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Menor o igual a 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Menor o igual a 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Menor o igual a 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Menor o igual a 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Menor o igual a 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Menor o igual a 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Menor o igual a 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Menor o igual a 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Menor o igual a 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Menor o igual a 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Menor o igual a 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Menor o igual a 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Menor o igual a 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Menor o igual a 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Menor o igual a 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Menor o igual a 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Menor o igual a 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Menor o igual a 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Menor o igual a 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Menor o igual a 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Menor o igual a 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Menor o igual a 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
Menor o igual a 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Menor o igual a 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Instrucció de selecció
1.Material que s'ha de revisar: ______(Agrairem que ens proporcioneu la-foto del material al lloc)
2.Capacitat de manipulació:______t/h
3.Densitat a granel: ______t/m3
4. Màx. mida dels grànuls del material d'alimentació: ______mm
5.Número de capa: ______
6.Mida de la malla de cada capa: ______mm
7. Percentatge de distribució de partícules:______
si us plau, comproveu l'exemple següent per ajudar-vos a entendre'l:
Si el número de capa és dos, la mida de la malla de cada capa és de 8 mm i 3 mm, llavors obtindreu 3 tipus de productes: X, Y i Z. X Major o igual a 8 mm; 3 mm Menys o igual a Y < 8 mm; Z<3mm.
Volem confirmar la següent informació:
a.El percentatge de X en tot el material:______%;
b.El percentatge de Y en tot el material:______%;
c.El percentatge de Z en tot el material:______%;
8. Quin equip s'utilitza per alimentar el material a la pantalla inclinada:______
9. Quin equip s'utilitza per descarregar el material de la pantalla inclinada: ______
10.Font d'alimentació de treball: ______V ______HZ
11.La pantalla inclinada funciona sola o amb altres equips per formar un sistema? Si formeu un sistema, teniu un disseny preliminar o un esbós-dibuixat a mà? Si ho teniu, envieu-lo al nostre enginyer com a referència.
12.Quantitat requerida:______
Servei de pantalla inclinada
Informe de viabilitat del projecte
Disseny i planificació del lloc
Selecció i proposta de model
Càlcul de selecció del model
Dibuixos i modelatge 3D
Disseny Civil
Instal·lació i posada en marxa
Diagnòstic a distància
Servei de Formació
Calendari de manteniment
